芯科集成：基于CX3288的旋变FOC电机方案

引言

高端电机驱动依赖昂贵的外置芯片。本方案以CX3288为核心，其内置的高精度ADC、MPWM和DAC等资源，直接实现了旋变信号解码与FOC驱动，以低成本在单芯片上达成了高性能控制，打破了国外技术垄断，为伺服驱动提供了核心解决方案。

行业难题

1.系统复杂与成本高：传统方案需“MCU +专用旋变解码芯片+驱动电路”，存在元器件多、布线复杂、整体成本高昂的问题。

2. 性能瓶颈：分立元件间信号同步与精度难以保障，影响控制性能。

3. 技术依赖：高性能模拟芯片与驱动芯片长期依赖进口，供应链安全存在风险，制约了产业自主发展。

解决方案

本方案的核心是充分利用CX3288芯片高度集成的片上资源，构建纯软件解码的单芯片解决方案。旋变软解码技术：方案成功实现了无需专用解码芯片的高精度位置检测。其关键在于，利用芯片内置的高精度DAC直接生成频率与幅值可灵活编程的正弦波励磁信号驱动旋变器初级线圈。此举降低了系统复杂性与BOM成本，更从信号源头保证了励磁的纯净度与温度稳定性，为高精度解码奠定了坚实基础。同时，芯片内置的多路高精度、高速ADC，可对旋变器次级线圈返回的正余弦信号进行同步差分采样，并由强大的内核实时执行角度解算算法，最终在单芯片上完成媲美硬件方案的高精度、低延迟位置与速度信息获取，彻底摆脱了对国外专用解码芯片的技术与供应链依赖。

基于MPWM的高性能FOC驱动：在电机控制侧，芯片强大的多功能PWM模块发挥了核心作用。其高分辨率特性支持精细的电压矢量合成，而死区时间可精准配置的功能则有效防止桥臂直通，确保了系统安全性。该MPWM模块能够直接生成FOC算法计算出的最优空间电压矢量（SVPWM），实现对电机转矩和磁场的精确解耦控制，从而确保了电机在全速域内均能保持极高的控制精度、快速的动态响应以及优异的效率。

全链路集成带来的系统级优势：此架构的最大优势在于实现了“励磁生成 -> 信号采样 -> 软件解算 -> FOC控制 -> PWM驱动”的全流程在单芯片CX3288内部完成。这种高度集成带来了三大核心价值：一是极大简化了外围电路设计，显著降低了系统成本、体积与功耗；二是通过芯片内部硬件资源的紧密耦合与硬同步，消除了多芯片方案中的通信延迟和时序不确定性，大幅提升了系统的实时性、控制精度与可靠性；三是为客户提供了完整的“Turn-Key”解决方案，极大降低了高端电机伺服驱动的开发门槛与技术风险，缩短了产品上市周期。

用户反馈

用户反馈高度积极：1.简化设计：“利用CX3288内置的DAC,ADC和MPWM，电路板变得非常简洁，大大缩减了研发周期。” 2. 性能提升：“芯片内部资源的硬同步使得控制精度和稳定性远超之前的离散方案。” 3. 成本与自主：“单芯片方案成本大幅降低，且实现了全国产化，供应链安全可控，让我们在产品竞标中优势明显。”

经济和社会效益

经济效益：方案以高度集成的单芯片设计，显著降低了物料成本与生产成本，创造了新的芯片增长点，并为下游客户带来超过30%的成本优势，增强了市场竞争力。

社会效益：1. 技术自主：实现了从核心芯片、关键算法到系统应用的全链路自主可控，突破了高端电机驱动的技术壁垒。2. 产业赋能：降低了高端伺服驱动的开发门槛，助力更多企业开发高性能产品，推动工业自动化与机器人产业整体升级。3. 培育生态：以CX3288为核心，牵引了围绕国产芯片的软硬件开发生态。

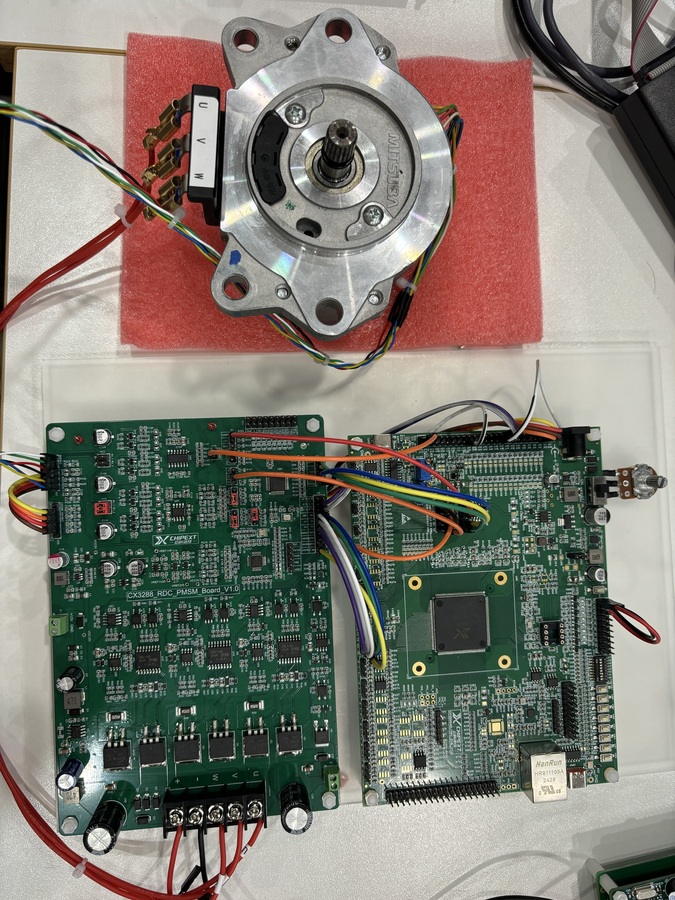

案例图片
