赋能智造，点 “屏” 成金 —— 高精密液晶线路激光修复系统助力头部面板厂攻克 TFT-LCD 高端良率瓶颈

案例背景

在显示技术多元发展的今天，高分辨率、高刷新率的TFT-LCD 面板凭借其成熟的技术、稳定的性能和优异的成本效益，在高端显示器、专业医疗显示、车载屏幕等领域依然占据着核心地位。某国内头部面板企业，在其为一线品牌量产一款高分辨率 IPS 液晶屏时，遇到了严峻的挑战。在阵列（Array）与成盒（Cell）工艺后段，部分屏幕会出现 “亮点”、“暗点”、“竖黑线” 及 “断半线” 等缺陷，导致产品良率难以突破瓶颈。这些微观缺陷直接影响了画面的完美显示，传统手段无法有效处理，每日因此造成的潜在损失巨大，严重制约了高端产品的盈利能力与市场交付。

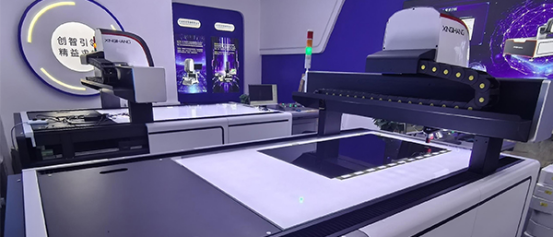

高精密激光线路修复机

核心挑战

该企业面临的挑战具体而严峻：

• 缺陷的多样性及微观化：“亮点” 和 “暗点” 源于 TFT 开关的失效，“竖黑线” 和 “断半线” 则与数据线或栅极线的短路 / 断路相关。这些缺陷通常在微米尺度，且在全屏随机分布，对修复设备的识别精度和定位准确性要求极高。

• 修复的精准性与安全性：TFT 阵列结构复杂，薄膜层（如 a-Si、金属层、ITO）脆弱而精细。激光修复过程必须确保在清除或连接缺陷时，不会对邻近的正常 TFT、电容或布线造成任何二次损伤，能量控制的精度是成败关键。

• 工艺的复杂性：不同缺陷需采用截然不同的物理机制进行修复。例如，“亮点” 需激光切割 TFT 节点使其关闭，“暗点” 则可能需要激活 TFT，“断线” 需熔接或沉积以连通电路，“短路” 需激光隔离以断开错误连接。这对单一设备的工艺多样性和稳定性提出了苛刻要求。

• 产能与时间压力：面对紧迫的生产排程和客户交货期，必须在短时间内实现高成功率、高稳定性的修复方案，任何漫长的工艺调试都会带来不可接受的产能损失。

解决方案：引入高精密液晶线路激光修复系统

在经过周密的技术调研与方案比对后，该企业引入了业界领先的高精密液晶线路激光修复系统作为最终的解决方案。该系统的部署，成为了扭转战局的关键。

AI 视觉的 “火眼金睛”：

系统首先对缺陷面板进行了全自动扫描。其搭载的高分辨率光学检测系统，结合独有的深度学习算法，能够快速、精准地识别并分类“亮点”、“暗点”、“竖黑线” 及 “断半线” 等数十种复杂不良现象。系统能在数秒内完成全屏排查与精确定位，生成详细的 “缺陷地图”，为后续修复提供清晰的导航。

纳米级能量的“微创手术刀”：

针对TFT 阵列的精密结构，该修复系统的核心优势得以展现。其闭环实时能量控制系统，能够根据缺陷的类型、所在膜层（金属层、半导体层或绝缘层）的物理特性，动态调整激光的波长、脉冲宽度和能量密度。

• 修复“亮点”： 使用精确定位的激光束，对导致常开状态的 TFT 节点进行微米级切割，使其断开连接，亮点随之熄灭。

• 修复“暗点”： 通过特定参数的激光辐照，对性能不佳的 TFT 进行退火或激活处理，恢复其开关功能。

• 修复“断线”： 采用激光诱导化学气相沉积技术，在断点处 “生长” 出新的导电材料，重建电路通路。

• 修复“短路 / 竖线”： 利用高能量激光，将造成线路短路的冗余材料或桥接物精准气化剥离，使线路恢复正常绝缘。

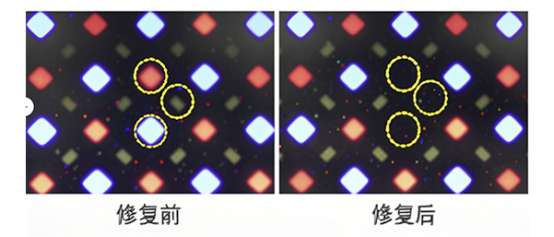

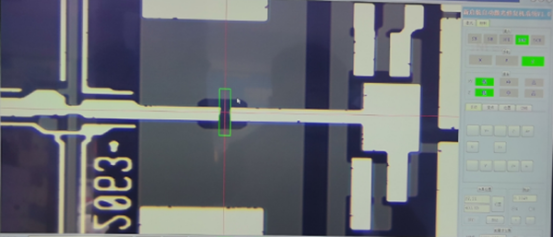

精准定位修复缺陷

全自动、高稳定性的修复流程：

在预设好修复工艺库后，系统进入全自动作业模式。超高精度运动平台根据“缺陷地图” 进行定位，激光头依序完成不同种类的修复任务。整个过程中，实时监测系统确保每一次操作的可靠与一致，将原本被判废的高价值面板成功拯救。

实施成果与价值

引入该高精密激光修复系统后，该面板企业的生产线迎来了立竿见影的改善：

• 良率大幅跃升：项目综合良率得到了迅速且显著的提升，成功突破了盈利临界点，直接转化为巨大的经济效益。

• 突破高端制造瓶颈：成功攻克了高分辨率TFT-LCD 的微观缺陷修复难题，确保了高端产品线的稳定量产和准时交付，极大增强了客户信心。

• 投资回报率显著：该系统能够将大量非破坏性的微观缺陷面板修复如新，其价值产出远超设备投入，在极短时间内即证明了其作为“利润中心” 的价值。

• 增强技术韧性与竞争力：掌握了这种终极修复手段后，该企业在面对更复杂、更精密的LCD 产品设计时，拥有了更强的技术底气和风险应对能力，巩固了其在高端市场的竞争地位。

此一成功案例，是高精密液晶线路激光修复系统在TFT-LCD 制造领域核心价值的有力印证。它不仅是生产线的 “质量守门员”，更是企业提升盈利能力、攻坚高端市场的 “战略性装备”。面对持续演进的面板技术，该项技术正持续为 TFT-LCD 产业的精益制造与价值提升提供着不可或缺的关键支撑。
